EtherCAT运动控制器(三) 基于PLC实现多轴直线插补的技术开发详解

在现代工业自动化领域，多轴协同运动控制是实现复杂加工轨迹、提升生产效率的关键。EtherCAT以其卓越的实时性和拓扑灵活性，已成为高端运动控制系统的首选总线协议。本文将深入探讨如何基于PLC（可编程逻辑控制器）平台，结合EtherCAT运动控制器，实现高效、精确的多轴直线插补功能，涵盖从技术原理到软件开发的完整路径。

一、 核心概念：EtherCAT与直线插补

1. EtherCAT运动控制器：它作为从站设备，直接连接伺服驱动器，负责接收主站（通常是PC或PLC）的运动指令，并高精度地控制电机位置、速度与扭矩。其内部集成了强大的运动控制算法（如插补、位置环等），通过EtherCAT总线实现微秒级的同步通信。

1. 直线插补：指控制两个或两个以上的运动轴，使其按照设定的速度，从当前位置同步、线性地运动到目标位置。在多轴空间中，这表现为工具末端沿一条空间直线轨迹运动。这是CNC加工、机器人抓取等应用的基础功能。

二、 系统架构与数据流

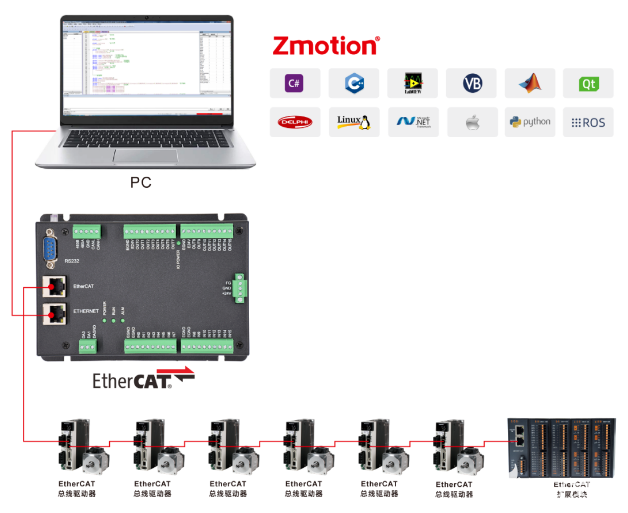

典型的基于PLC的实现架构如下：

• 主站（PLC）：采用搭载EtherCAT主站协议的PLC（如倍福TwinCAT、Codesys Runtime、三菱/欧姆龙的高端型号等）。它作为总线的“大脑”，负责：
• 逻辑控制：处理工艺流程、安全联锁等。

• 路径规划：根据加工任务，计算多轴直线插补的路径点、速度曲线。

• 指令下发：通过EtherCAT周期数据（PDO）将目标位置、速度等参数实时发送给各个运动控制器从站。

• 从站（EtherCAT运动控制器）：每个控制器管理一个或多个伺服轴。它接收主站的指令，并执行：
• 本地闭环控制：进行高频率的位置环、速度环、电流环控制。

• 插补同步：严格遵循主站发出的同步时钟（DC，分布式时钟），确保所有轴在精确的同一时刻启动、停止和运行，这是实现高精度直线轨迹的关键。

• 数据流：在一个通信周期内（通常为1~2ms），PLC主站将计算好的各轴下一周期的目标位置写入对应的PDO，并通过EtherCAT帧广播出去。各运动控制器在帧经过时“On the Fly”读取属于自己的数据，并立即执行。各控制器也将实际位置、状态等反馈数据写入帧，供主站读取，形成闭环。

三、 PLC软件实现的关键步骤

在PLC编程环境中（以IEC 61131-3标准的CoDeSys平台为例），实现多轴直线插补通常遵循以下步骤：

1. 硬件组态与网络配置：

• 在IDE中扫描并添加EtherCAT主站设备。

• 通过ESI文件导入或自动扫描，将所有的EtherCAT运动控制器从站添加到网络拓扑中。

• 配置分布式时钟（DC），确保主站与所有从站的时间严格同步。

• 映射过程数据对象（PDO），定义主站与每个运动控制器之间交换的输入（如实际位置、状态字）和输出数据（如目标位置、控制字）。

1. 轴参数配置与调试：

• 为每个物理轴创建对应的软件“轴”对象（如 AXIS_REF）。

• 配置电机与负载的详细参数（电子齿轮比、行程限位、回零方式等）。

• 通过在线调试功能，逐一进行伺服使能、回零操作，确保单轴运行正常。

1. 多轴直线插补编程：

• 使用封装好的功能块：这是最常用和高效的方式。例如，在CoDeSys的Motion Control库中，直接调用 MC<em>MoveLinear 或 MC</em>MoveLinearRelative 功能块。

• 功能块参数设置：

• AxisGroup：指定参与插补的多个轴构成的组。

• Execute：触发运动的布尔信号。

• Position / Distance：在空间坐标系中指定的绝对目标位置或相对位移（对于XYZ三轴，这是一个三维向量）。

• Velocity， Acceleration， Deceleration：设定轨迹的速度曲线。

• BufferMode：决定如何衔接连续的运动指令（立即、顺序、混合）。

• 编程逻辑：在PLC的程序组织单元（POU）中，根据工艺逻辑，在适当的时候（如收到启动信号、上一步完成）置位 Execute 管脚，并填入目标坐标和速度参数，即可启动一次多轴直线插补运动。

1. 路径规划与前瞻处理：

• 对于连续的线段轨迹，为了获得平滑的速度曲线和更高的加工效率，需要在PLC中实现或调用路径前瞻算法。该算法会预先读取一段程序中的连续移动指令，进行速度优化，自动在拐角处进行速度衰减，避免冲击和过冲。高级的PLC运动控制库通常集成此功能。

1. 状态监控与错误处理：

• 实时读取各运动控制器返回的 StatusWord、 ErrorCode 和实际位置。

• 在程序中实现完善的错误处理逻辑，如伺服故障时触发安全停止、报警并记录日志。

四、 技术开发要点与挑战

• 实时性保障：确保PLC任务周期与EtherCAT通信周期稳定且匹配。运动控制任务应放在最高优先级的循环任务中。
• 同步精度：正确配置和使用分布式时钟是消除轴间跟随误差、保证直线轨迹精度的基石。
• 坐标系管理：对于复杂系统，需要在工件坐标系、工具坐标系和机器坐标系之间进行灵活转换和编程。
• 性能优化：合理设置通信周期的长度（在满足控制精度的前提下尽可能短），优化PDO映射以减少数据量，提升系统响应速度。
• 选型匹配：确保PLC主站的EtherCAT主站性能、运动控制库功能与运动控制器的能力（如支持的最大轴数、插补模式）满足项目需求。

五、

通过将强大的EtherCAT运动控制器与灵活通用的PLC平台相结合，开发者能够构建出高性能、高可靠性的多轴直线插补系统。其核心在于利用EtherCAT的硬实时通信能力，将PLC的路径规划优势与运动控制器的本地闭环控制优势深度融合。掌握从硬件组态、网络配置到软件编程（特别是标准运动控制功能块的使用）的全流程，是成功实施此类技术开发的关键。随着软PLC和基于PC的控制技术的普及，这一方案正变得越来越开放和高效，为智能制造提供了坚实的运动控制基础。
